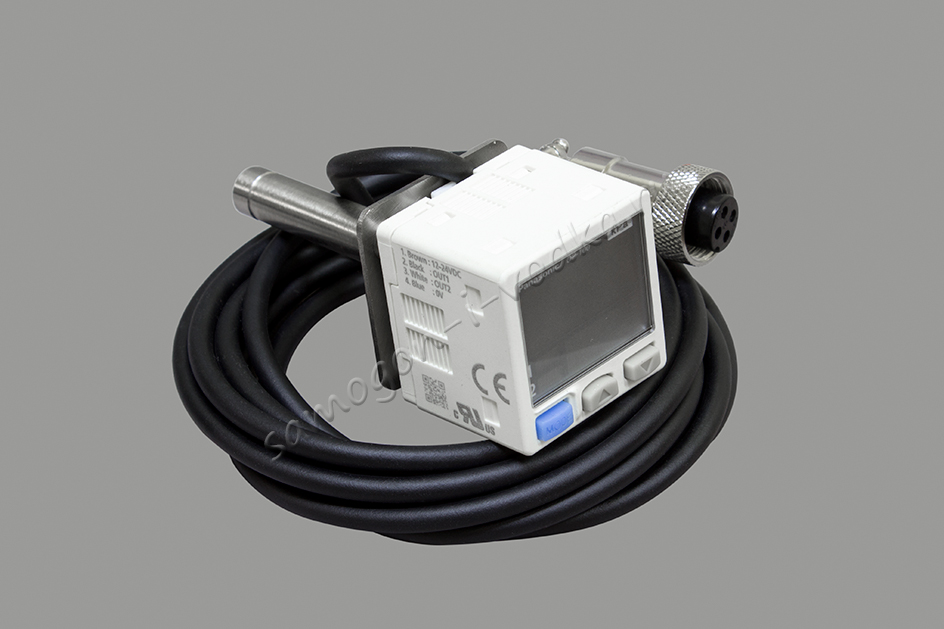

Вакуумный регулятор давления с датчиком PANASONIC
-
Дополнительные опция
-
3 485 руб.- +
-
Если Вы уверены, что дополнительные модули Вам не нужны, нажмите на кнопку "В корзину". В противном случае отметьте необходимые для работы позиции "галочкой", они будут добавлены в заказ
- Описание
- Отзывы
- Задать вопрос
-
Вакуумный регулятор давления с датчиком PANASONIC предназначен для измерения остаточного давления в системе дистилляции или ректификации, работающей под вакуумом (разряжением) и выдачи сигнала для регулятора, управляющего вакуумным насосом...

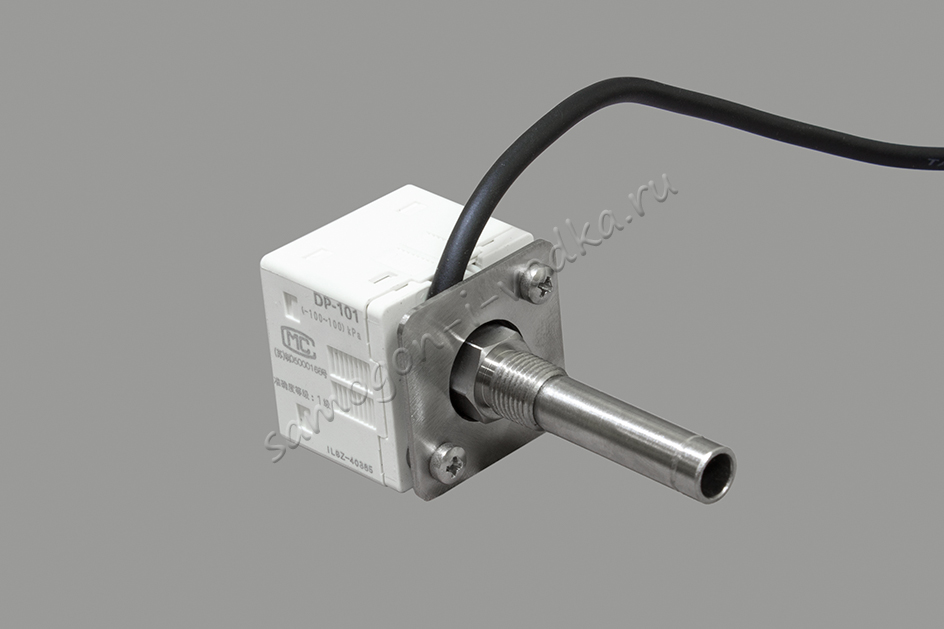

Датчик устанавливается в ресивер или приемную емкость вакуумной системы и не должен устанавливаться в емкости содержащие пар. При установке в куб возможно повреждение датчика, не являющееся гарантийным случаем, вследствии попадания паров внутрь.
Характеристики:
Измеряемое давление - относительное
Диапазон давления 100/-110кПа
Рабочая температура -10~50C
Основная погрешность 0.1% ДИ (диапазона измерения)
Тип выходного сигнала - аналоговый
Краткая инструкция:
Экран делится на две информативные части, верхний(основной) дисплей с большими значениями (Единицы давления) и нижний (вспомогательный дисплей) с малыми значениями.
Три кнопки - "Mode"(синяя) и две стрелки вверх/вниз (серые).
Для работы с Вакуумом необходимо установить следующие значения:
Нажимаем и удерживаем "Mode" в течении 2 сек, попадаем в меню.
1) На основном экране появляется один из режимов работы - EASY,HYS,WCMP. Они меняются стрелками, но нам нужен режим HYS - гистерезис. На вспомогательном дисплее отображается (Out1)
2) Далее кратковременное нажатие кнопки "Mode" меняет значения выбранного режима. Нам необходимо чтобы значение out2 было OFF
3) значение NoNc - было N.o
4) значение SPED - было 2.5
5) значение CLOR - было R-ON
6) значение Unit - было KPA
Следующее нажатие кнопки "Mode" вернет в режим работы и на основном экране отобразится текущее значение давления 0.0 (красным),а на дополнительном экране значение верхнего или нижнего предела работы(зеленым).
В работе, кратковременное нажатие кнопки "Mode" будет переключать значения на дополнительном экране Lo-1 и Hi-1.Соответственно их можно менять стрелками.
Lo-1 = -90 kPa
Hi-1 = -89.8 kPa

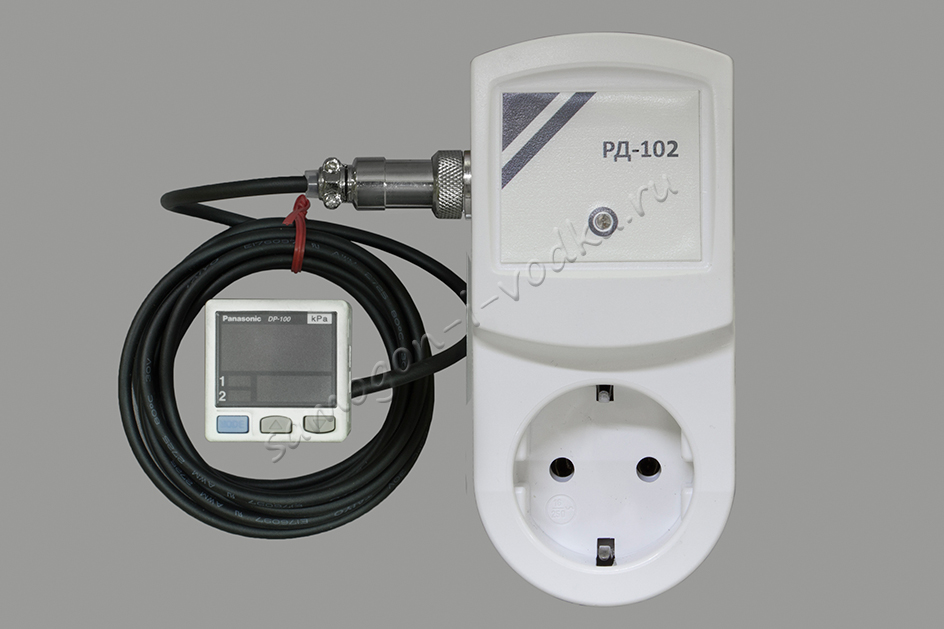

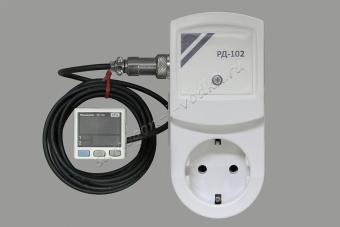

Это означает что белая розетка (для подключения компрессора) будет выключаться по достижению -90 кПа,а включаться при падении до -89.8кПа.
Для тех, кто хочет досконально разобраться в возможностях регулятора, стоит изучить оригинальную инструкцию:
Датчик давленияПодробнее на видео
