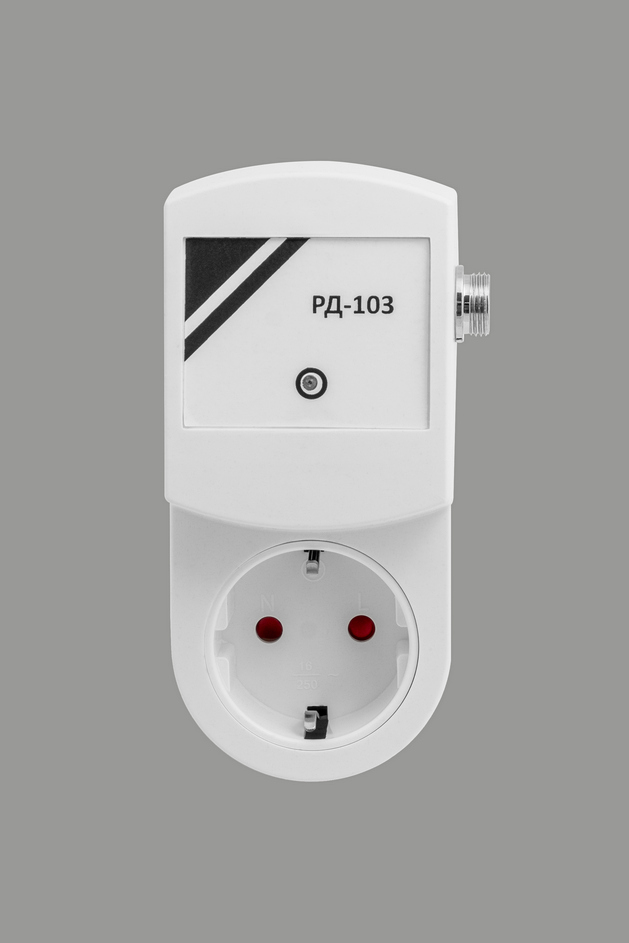

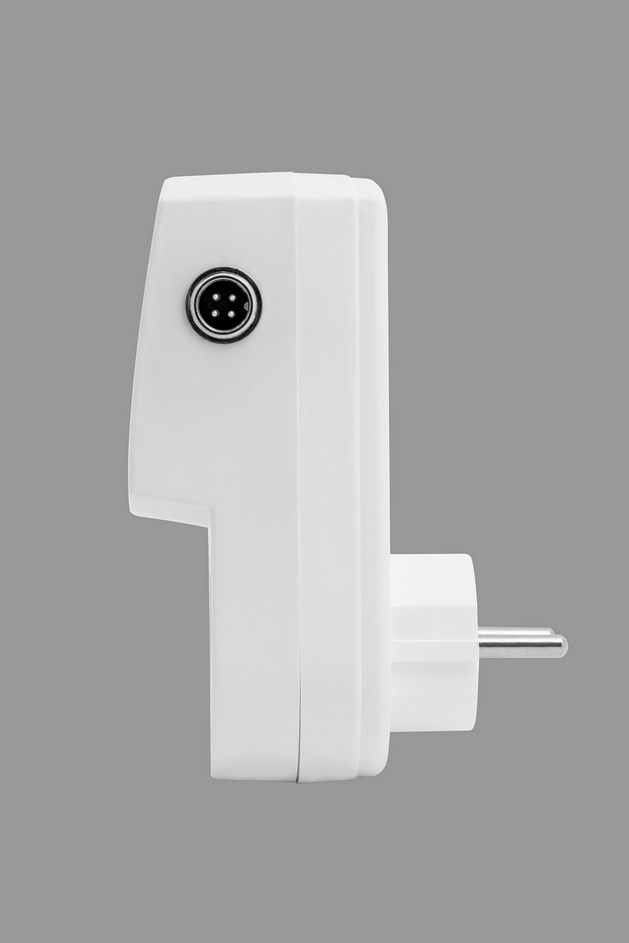

Регулятор давления РД-103

Регулятор пониженного давления по сути своей ничем не отличается от регулятора высокого давления. Его задача - управлять вакуумирующим насосом таким образом, чтобы в системе было постоянное давление той величины, которая задана оператором.

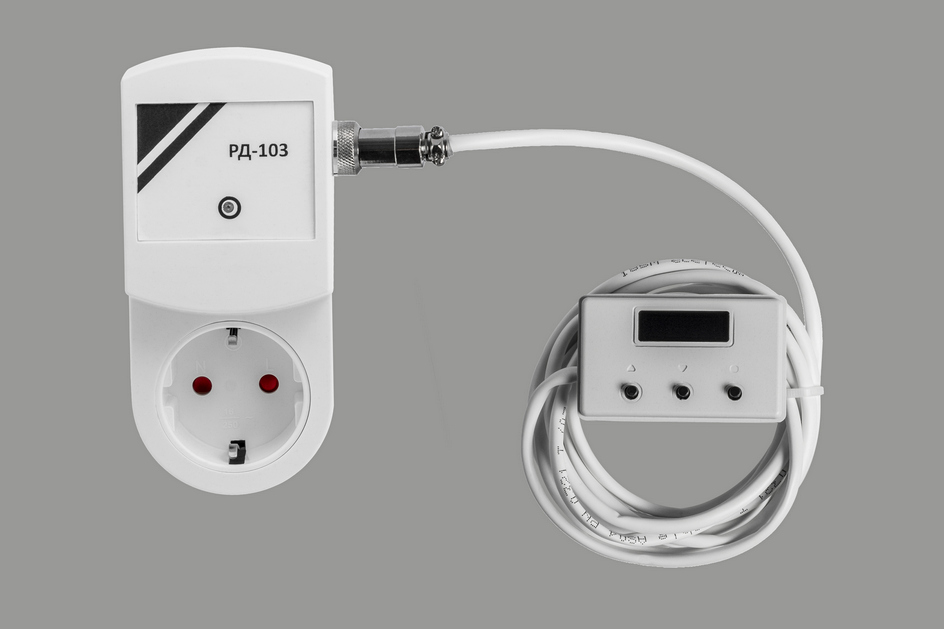

Для полноценной работы регулятора необходим датчик давления с цифровой индикацией , выбираемый из списка дополнительных опций (в стоимость не входит) , для выключения насоса при достижении заданной величины остаточного давления в системе...
Допустим, оператор задал величину выключения -93.0 кПа и включения -92,8кПа.
В начале работы давление, показываемое датчиком давления, равно нулю (атмосфера). Насос, откачивающий воздух, включается, и давление начинает уменьшаться, на индикаторе датчика появляется "минус"...и рано или поздно давление падает до -93,0 (кПа) относительно атмосферы. Насос выключается.
Если система неидеально герметично, то воздух постепенно "натекает" извне внуть. При достижении -92,8кПа насос опять включится, и восстановит уровень -93,0кПа.
Далее процесс будет повторяться вновь и вновь.
/p>

Подробнее - смотрите на видео:
Регулятор низкого давления РД 223 v3

Общие видео о вакуумной дистилляции:
Вакуумная дистилляция

Инструкция для Датчика абсолютного давления КБ-223 V3.0:
Параметры датчика КБ-223 V3.0

Инструкция для датчика давления Panasonic :
Датчик давления
