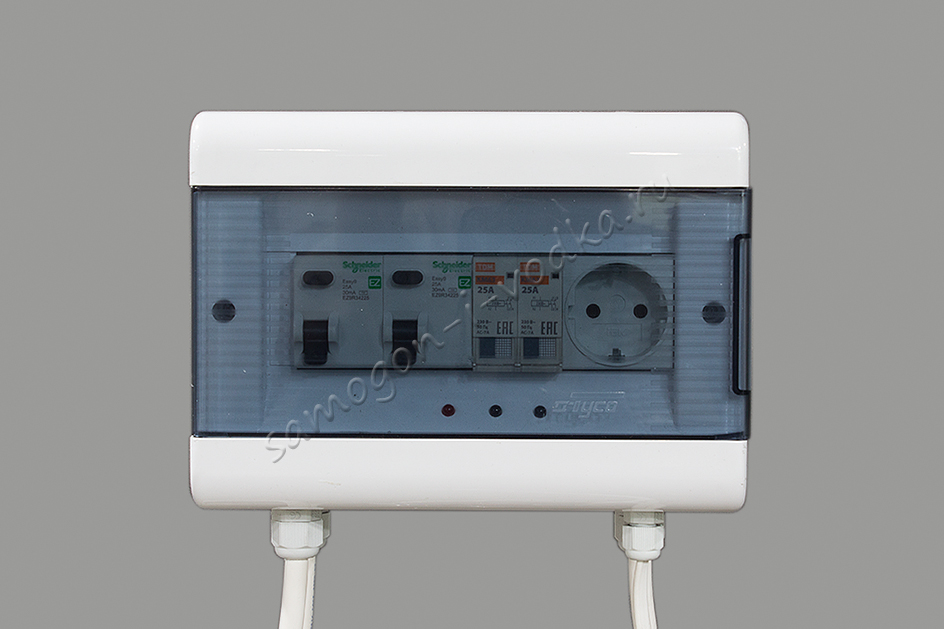

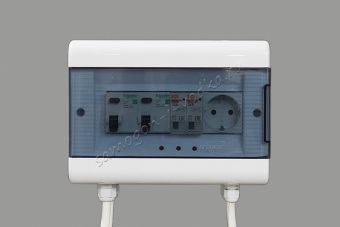

Блок безопасности для ПВК 120 (базовый)

Блок безопасности для ПВК 120 (базовый) входит в состав пароводяных котлов в обязательном порядке. Он предназначен для:...
 подачи напряжения сети на нагрузку (или на внешний регулятор мощности) в штатном режиме, через встроенную в блок розетку
 аварийного выключения нагрева, при превышении давления в паровой рубашке выше установленного значения
 аварийного отключения от электросети всей системы, при появлении утечки фазы или нейтрали на корпус котла

Замечание!

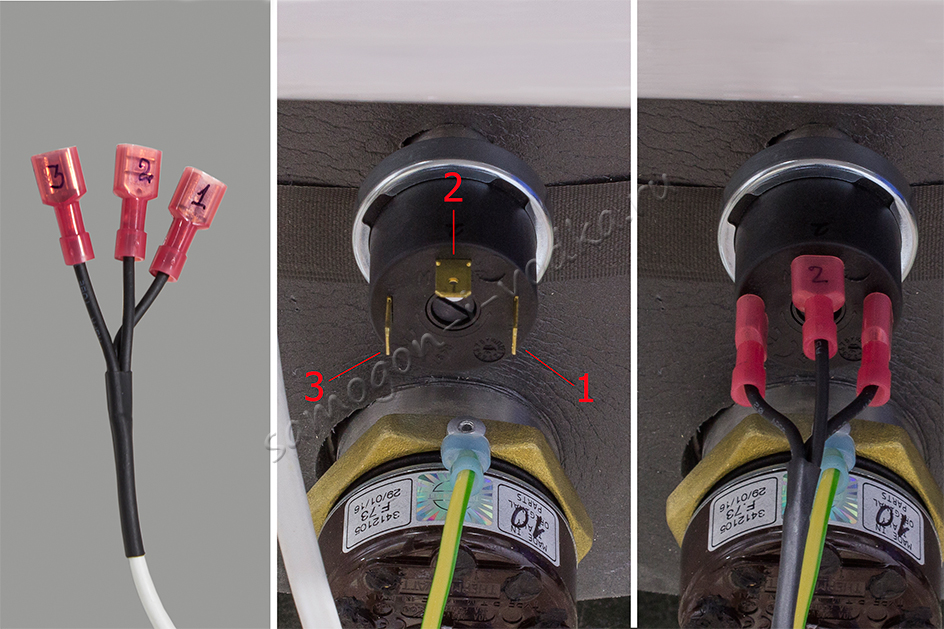

Выход автоматики для датчика давления оборудован тремя клеммами, на них нанесены цифры 1, 2 и 3. Очередность их подключения важна для нормальной работы автоматики, на фотографии указано, как правильно подключить датчик давления после отсоединения шлейфа от датчика.
