Автоматика БКУ-091

Автоматика БКУ-091 - младшая модель нового поколения автоматики нашего производства. Однако, за счет подбора дополнительных опций, ее можно расширить. И превратить в максимально функциональную автоматику, старших моделей.
Если у вам уже имеется высокоточный регулятор/стабилизатор мощности РМЦ-3-3500, то эта автоматика, вполне возможно - оптимальный вариант.

Базовая комплектация автоматики выполняет следующие функции при работе с колоннами:...

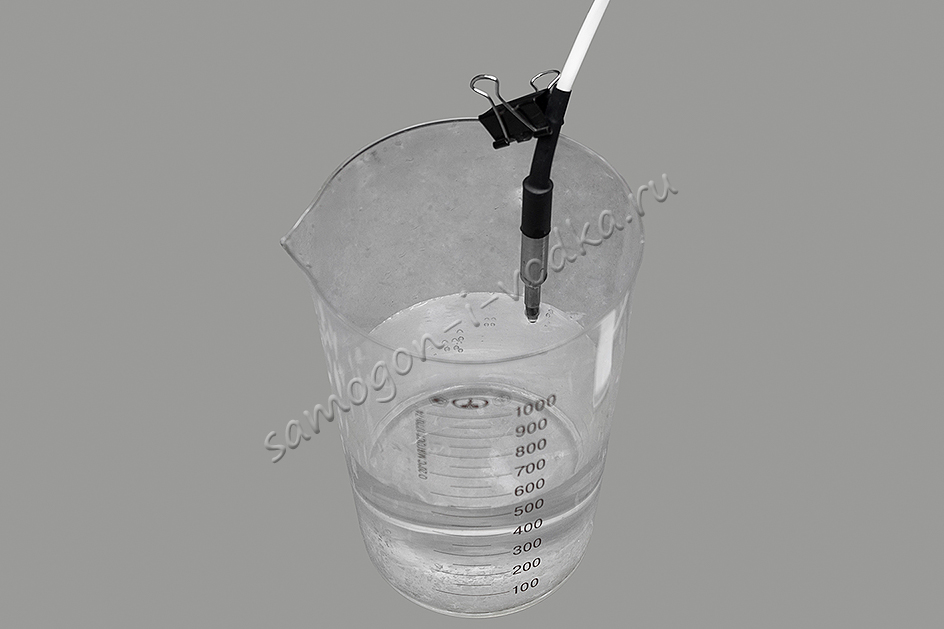

- измерения и индикации температуры в произвольно выбранном месте оборудования (по умолчанию в кубе)

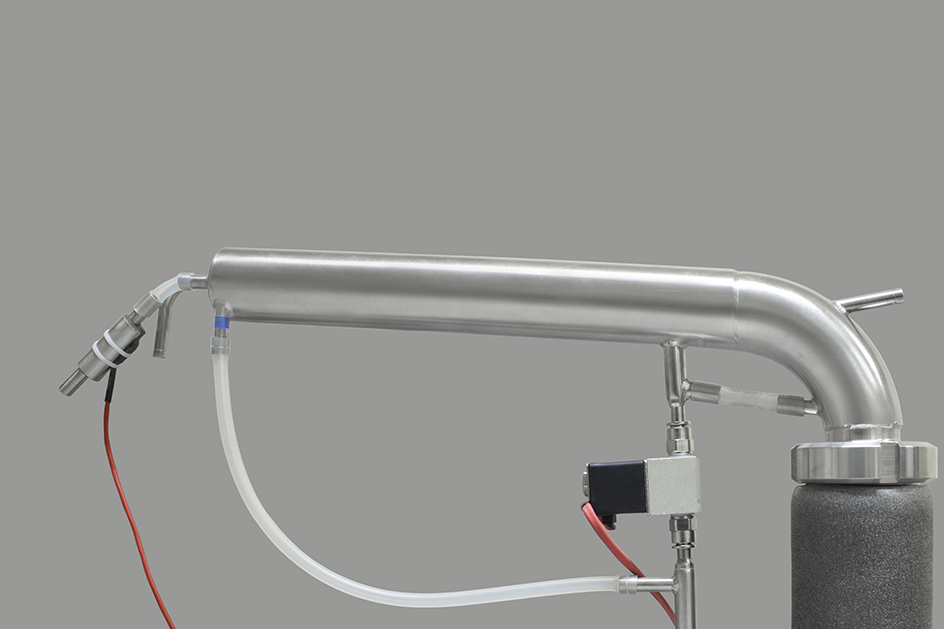

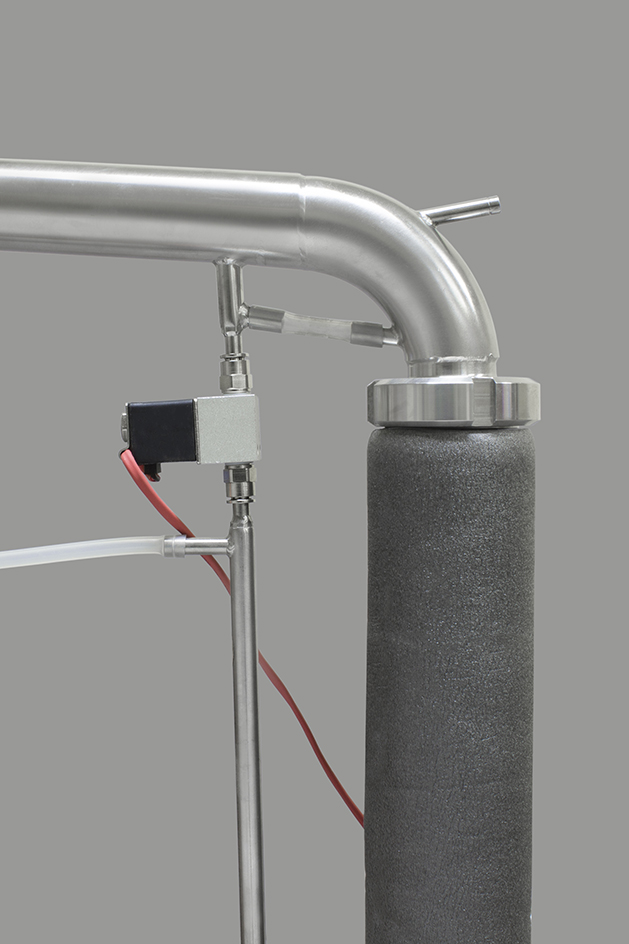

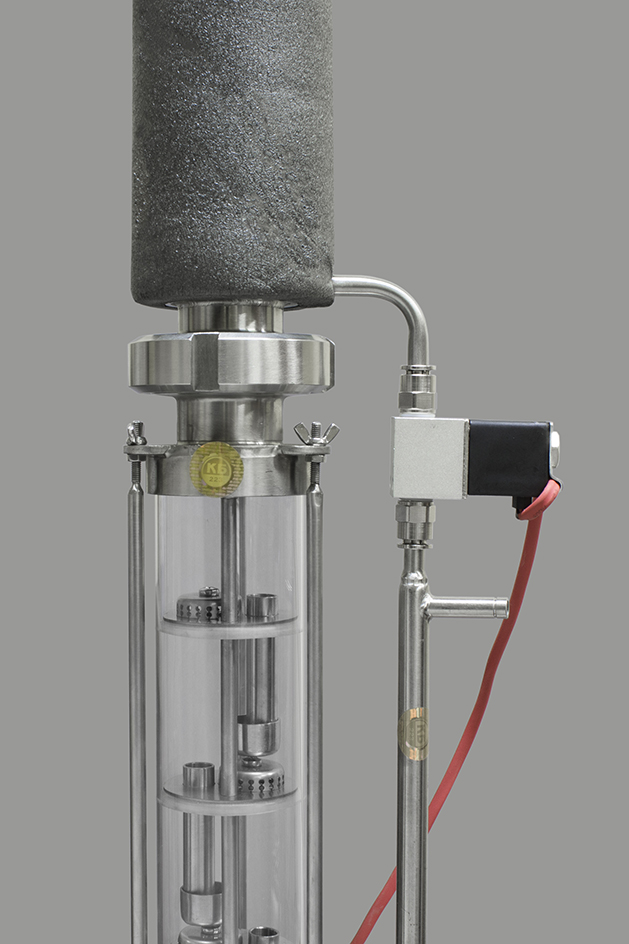

- управления отбором спирта, по результатам термометрических показаний, с плавным уменьшением отбора при росте температуры
- управления окончанием процесса ректификации, по достижении задаваемой оператором максимальной температуры куба,
управление клапаном подачи воды или блоком автономного охлаждения

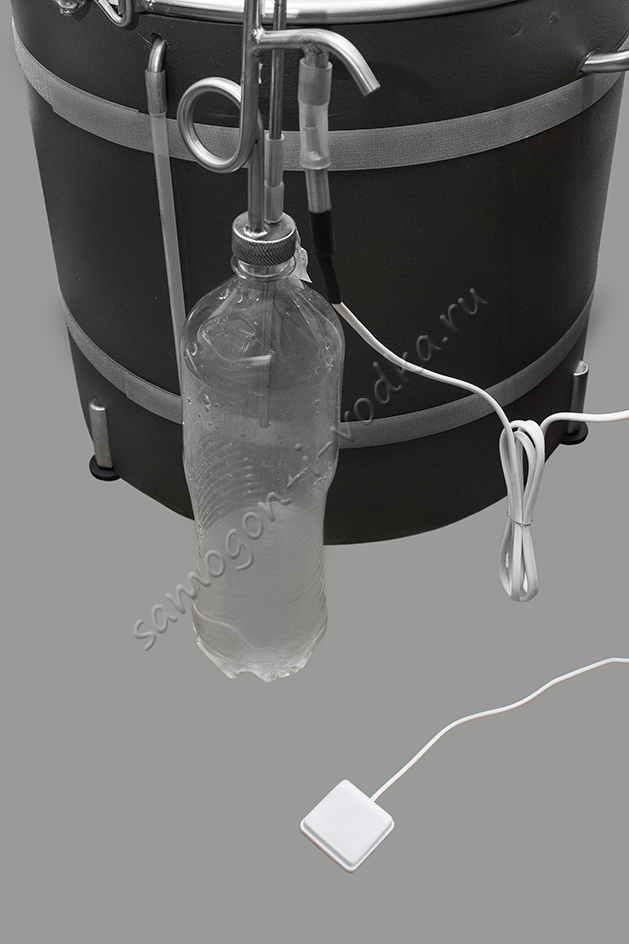

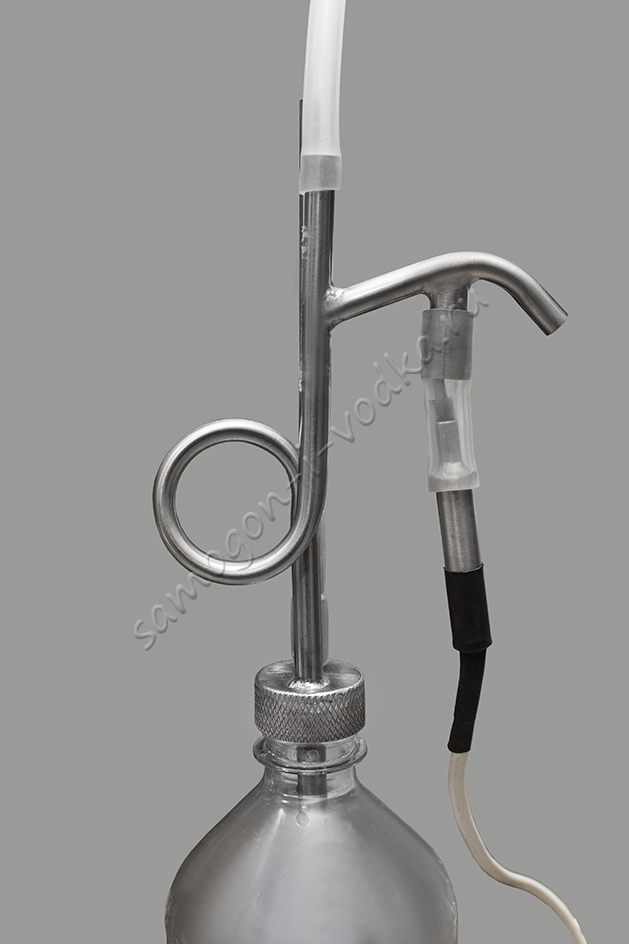

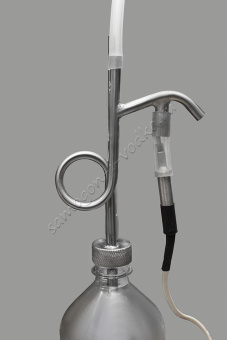

- в течении всего процесса автоматика осуществляет контроль безопасности (система безопасности включает в себя контроль роста температуры в трубке связи с атмосферой, переполнения приемной емкости для продукта, разлива жидкости на полу).

С помощью добавления дополнительных опций к автоматике вы сможете осуществить:
- первичную дистилляцию браги с автоматическим разгоном, переходом на режим рабочей мощности и автоматическим завершением процесса (возможность доступна при использовании высокоточного регулятора/стабилизатора мощности РМЦ-3-3500)
- ректификацию спирта-сырца в режиме ручной смены емкости после разгона, работы на себя и отбора голов
- ректификацией спирта-сырца, в полностью автоматическом режиме: разгон, работа на себя, отбор голов, отбор тела, завершение работы или переход в режим доотбора хвостов, режим РС1 с другими настройками (возможность доступна при использовании высокоточного регулятора мощности РМЦ-3-3500 и устройства для автоперевода отбора в другую емкость)
- ректификацией спирта сырца в полностью автоматическом режиме с двумя точками отбора (работа с польским буфером и царгой пастеризации) с двумя клапанами (возможность доступна при использовании высокоточного регулятора мощности РМЦ-3-3500 и дополнительного клапана отбора)

Кроме режимов дистилляции и ректификации, автоматика обеспечивает, при использовании дополнительного оборудования:

- поддержание заранее выбранной температуры в оборудовании с помощью подогрева.
- поддержание заранее выбранной температуры в оборудовании с помощью охлаждения рубашки
- разогрева и последующей варки содержимого оборудования заданное время с автоматическим выключением
- осуществление затирания пивного сусла по температурным паузам, с последующей варкой и охмелением сусла после фильтрации
- варка пивного затора заданное время, с сигнализацией о необходимости внесения хмеля
- затирание и варка пивного сусла по заранее запрограммированным рецептам

Внимание: В данном изделии запрещено подключение двигателей мешалок. Полный список функциональных возможностей приведен здесь : Автоматика БКУ-09х

:

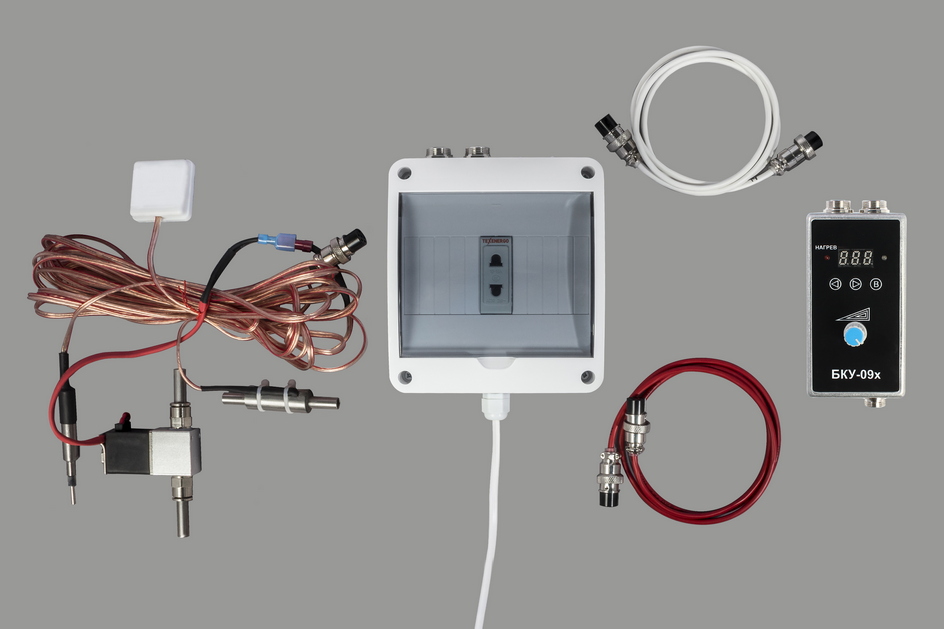

Базовая комплектация:

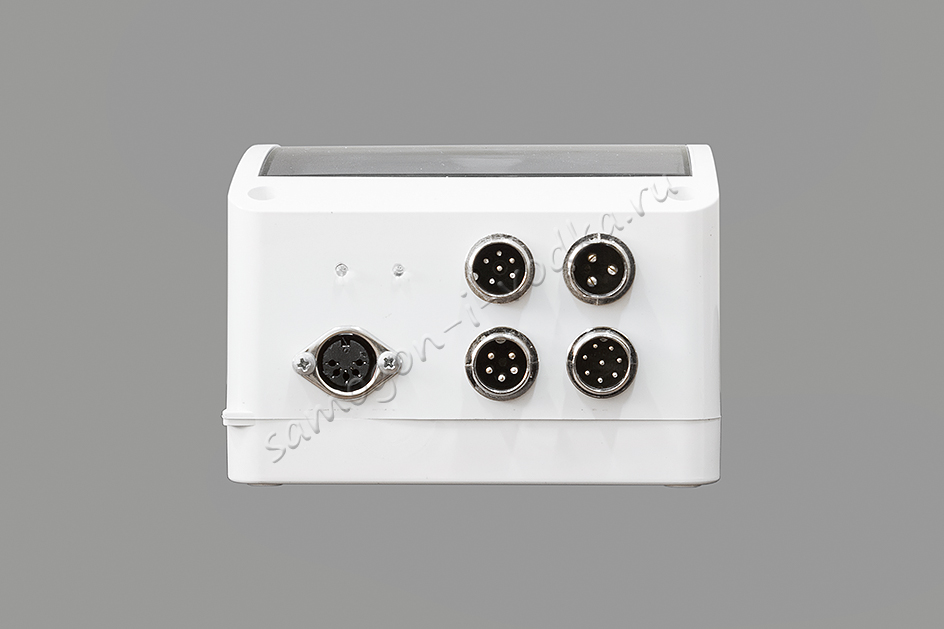

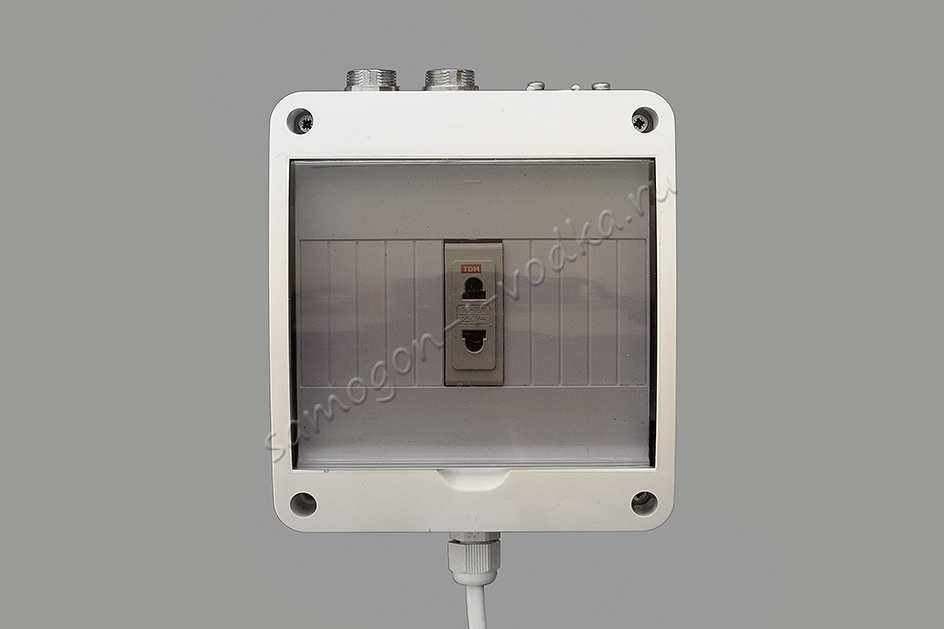

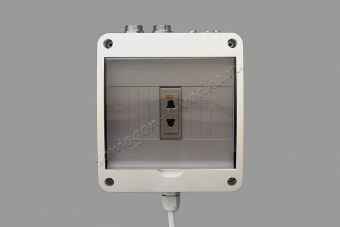

• Автоматика управления БКУ-091 (нижний блок) - 1шт
• Блок управления режимами (верхний блок) - 1шт
• Кабель связи (верхний - нижний) - 2шт
• Шлейф датчиков блока безопасности и клапана отбора спирта - 1шт

Внимание: В стоимость автоматики включены минимальные дополнительные опции необходимые для работы, расширить функциональность Вы можете изменив комплектацию добавив компоненты по желанию:

Сводная таблица по составу и функциональным особенностям моделей приведена в разделе инструкции : Таблица серии БКУ-09х"

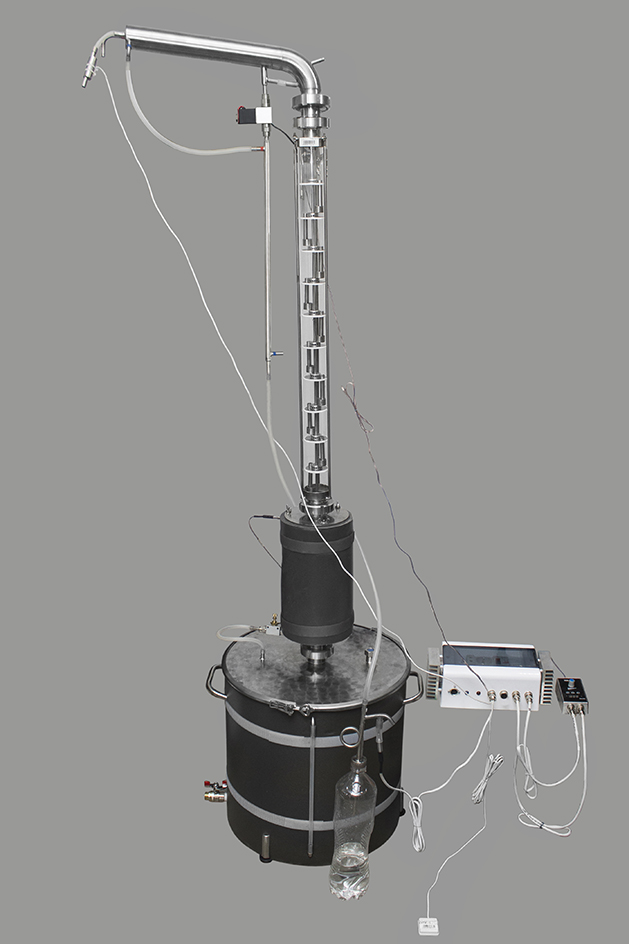

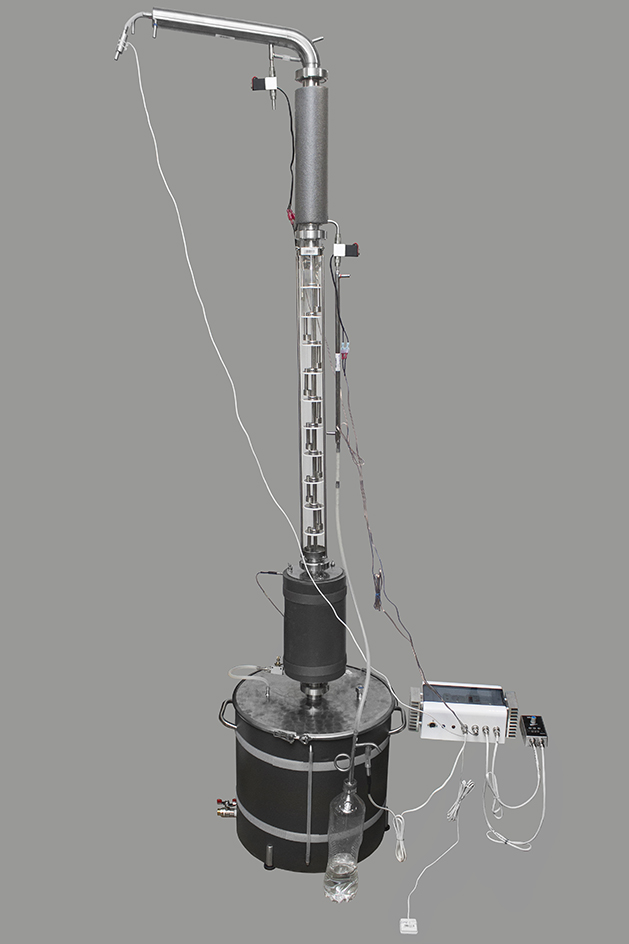

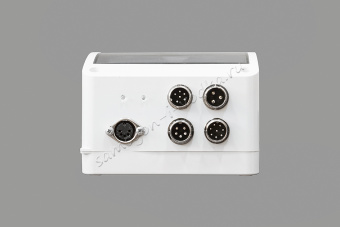

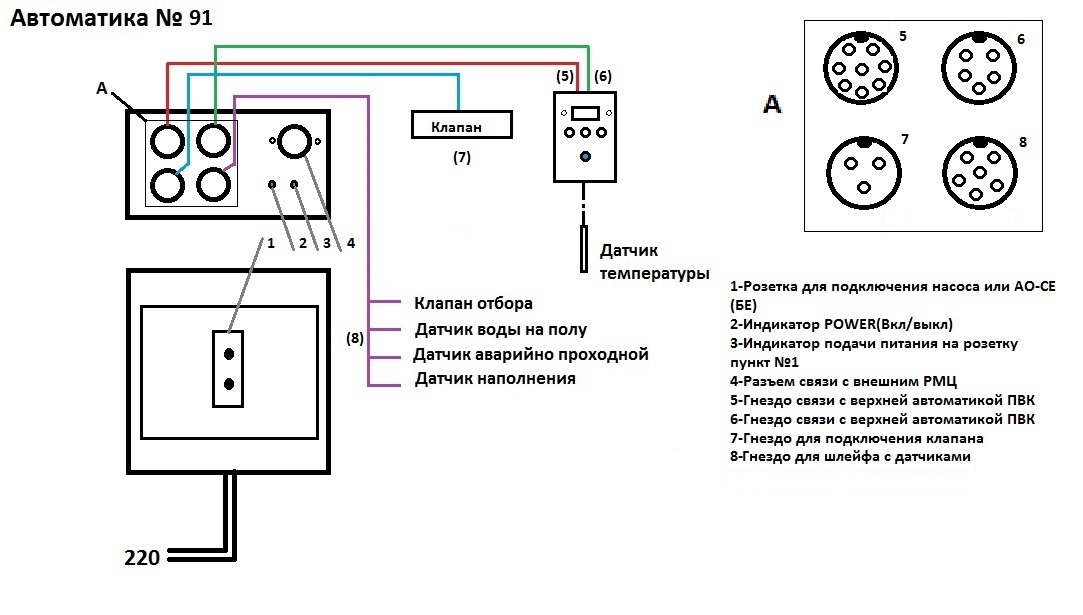

Сборка автоматики, назначение разъемов, подключение к оборудованию показано на фотографиях, а также в расширенной инструкции:

Инструкция для автоматики БКУ-09х

Видео по режимам работы автоматики :

Автоматика БКУ-09х

Примечание:

Перед началом работы с автоматикой, необходимо зайти в настройки верхнего блока. Далее в Меню предпараметров выбрав Р-Н ,зайти в УПР и установить значение ВНЕ.
Так же в параметре УПР регулятора мощности РМЦ-3-3500. Необходимо выставить В-У.
Для входа в режим настройки параметров РМЦ,необходимо выключить питание, нажать одновременно кнопки «◄» или «►» и удерживая их включить питание. На индикаторе будет высвечиваться надпись ПАР. После отпускания кнопок высвечивается первый параметр ЗАП, кнопками «◄» или «►» мы пролистываем параметры по кольцу,до УПР.
