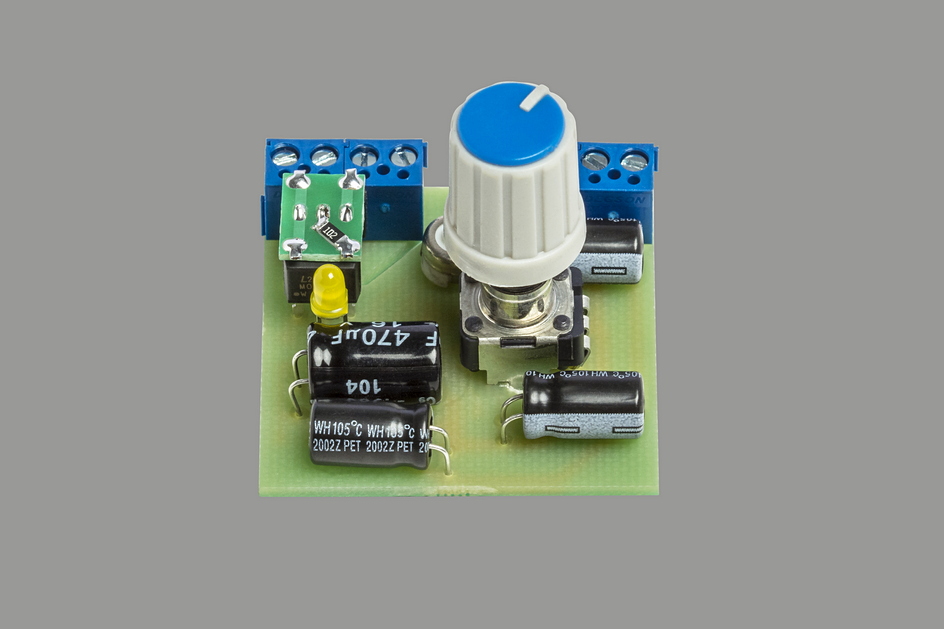

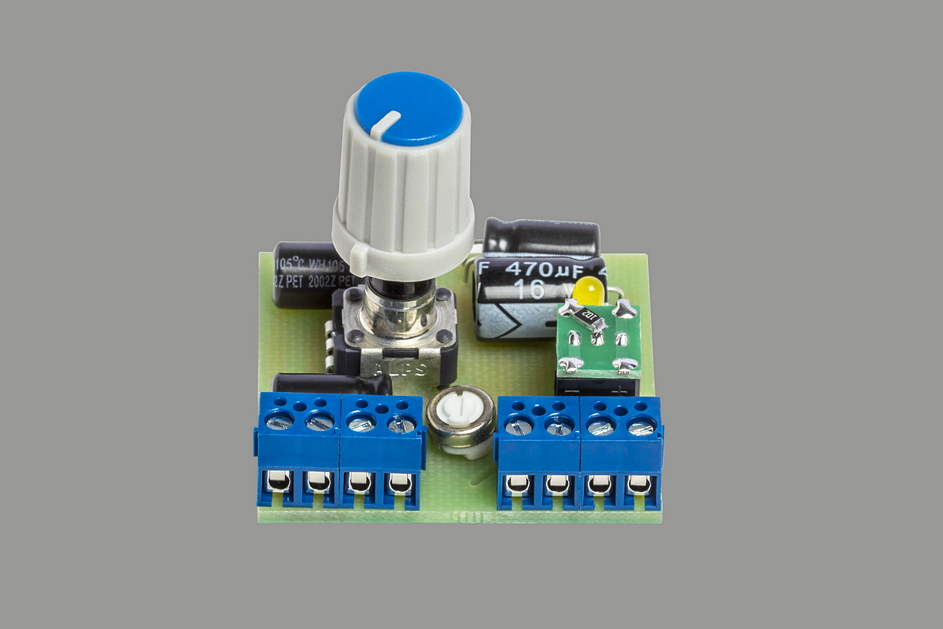

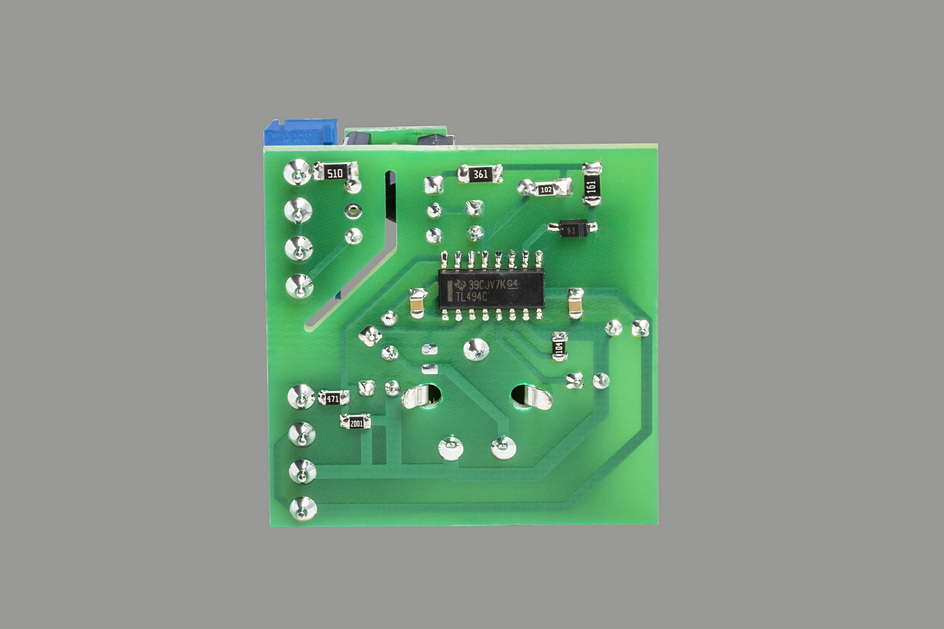

Плата ШИМ регулятора

Это несложное электронное устройство довольно широко применяется в автоматизации процессов винокурения.
Дозированный и точный отбор спирта при ректификации, подача браги в НБК при первичной дистилляции, регулировка воды охлаждения и так далее...

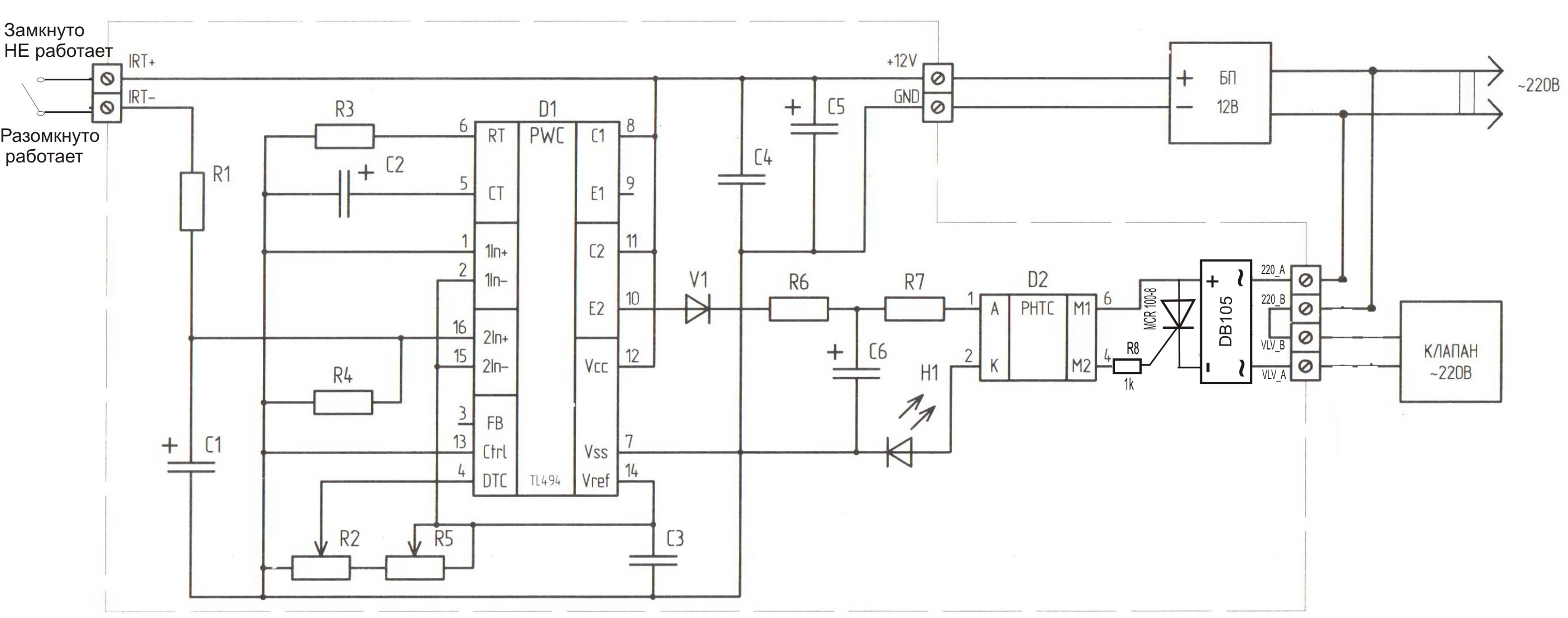

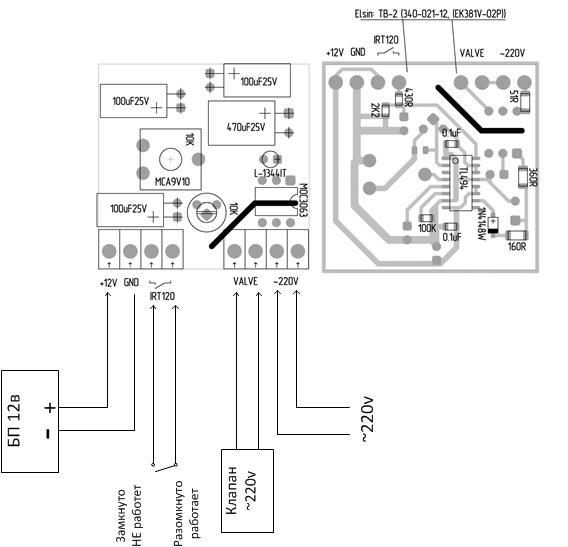

К выходу подключается электромагнитный клапан на 220В ( до 1А ток нагрузки), подается питание 12В - схема начинает работать с периодом примерно 8 секунд,
импульс открытия клапана от 0% (клапан полностью закрыт) до 100% (клапан полностью открыт)
