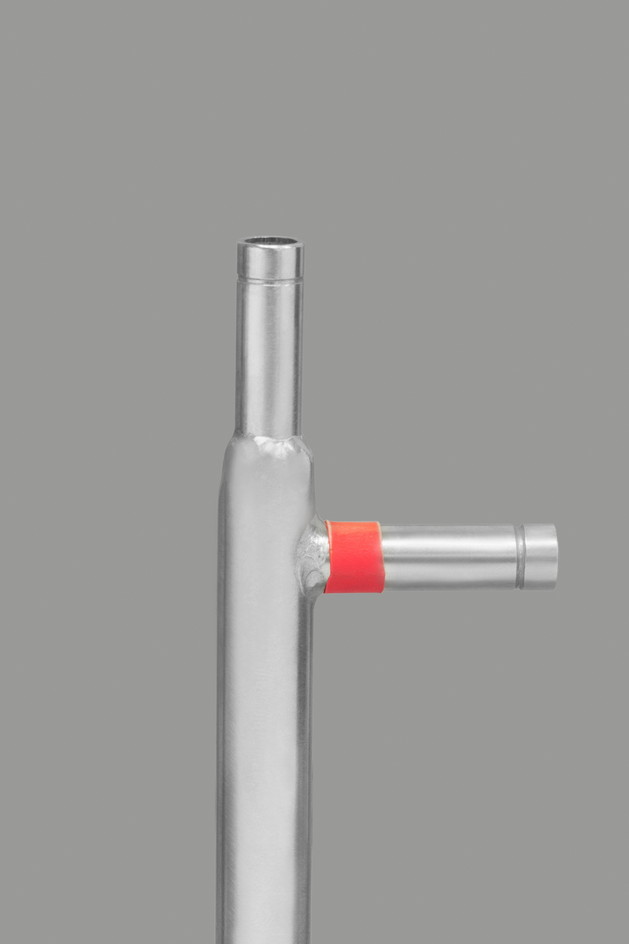

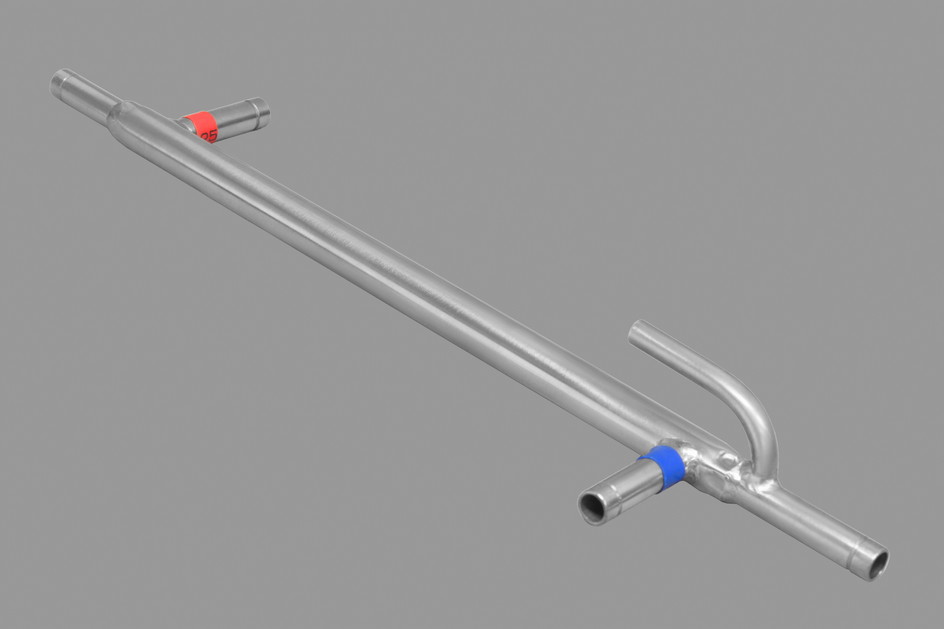

Малый прямоточный холодильник ХД/4

Прямоточный холодильник спирта используется совместно с дефлегматором ХД/4 (интерактивная ссылка) для быстрого доохлаждения продукта...
Дело в том, что из дефлегматора спирт вытекает с температурой 65-75С. Если он попадает в приемник продукта горячим, то, при взаимодействии с кислородом комнатного воздуха, начинается процесс частичного окисления спирта. Естественно, это приводит к ухудшению его качества.
Поэтому спирт желательно как можно быстрее охладить до комнатной температуры, что и происходит в малом прямоточном холодильнике.

Второй вариант применения малого холодильника – вариант ректификации с отбором продукта «по пару». Когда спирт из колонны отбирается в парообразном состоянии, он конденсируется и охлаждается в Прямоточном холодильнике ХД/4. В этом режиме работы холодильник обязателен в составе оборудования.
Более подробно смотри в инструкции (интерактивная ссылка)

Примечание.

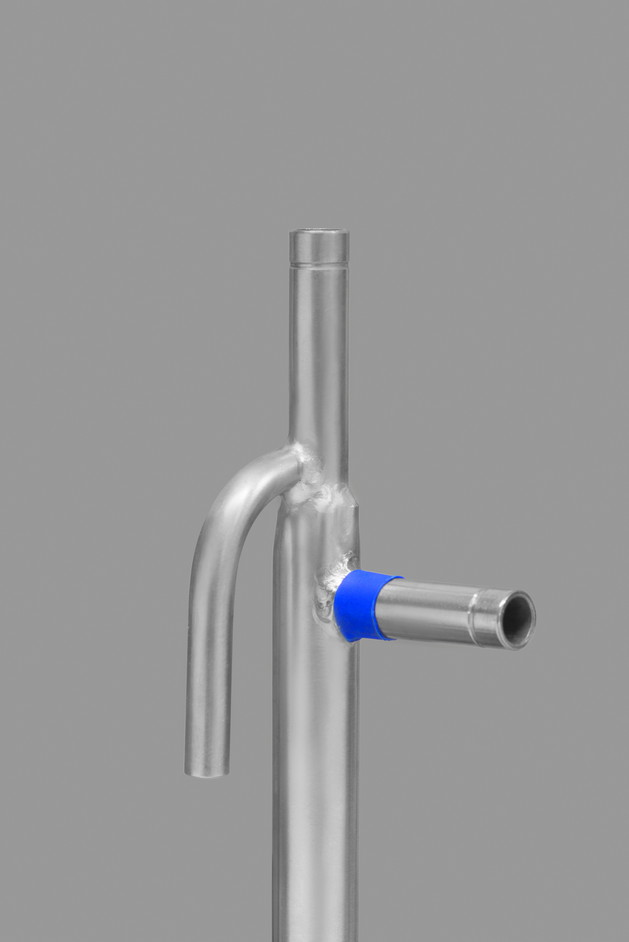

Дополнительная малая трубка, расположенная у выхода готового продукта - это ТСА (трубка связи с атмосферой). Предназначена она для уравнивания давления в системе с атмосферным давлением, при работе она должна быть открыта. При этом трубка для отвода жидкости в приемную емкость не должна быть опущена в жидкость.

Характеристики:

Высота ,мм - 260
Ширина,мм - 70
Глубина,мм - 30
Вес,кг - 0,150

Устройство оснащено трубкой связи с атмосферой (ТСА), которая должна быть всегда открыта. Запрещается глушить, закольцовывать указанный выход.

Рекомендованные шланги соединения:
- Подача воды охлаждения:
Шланг ПВХ пищевой D-7х1,0 мм
Шланг медицинский ПВХ D-7х1,5 мм
- Отбор продукта:
Шланг медицинский силиконовый 6х1,5 мм
