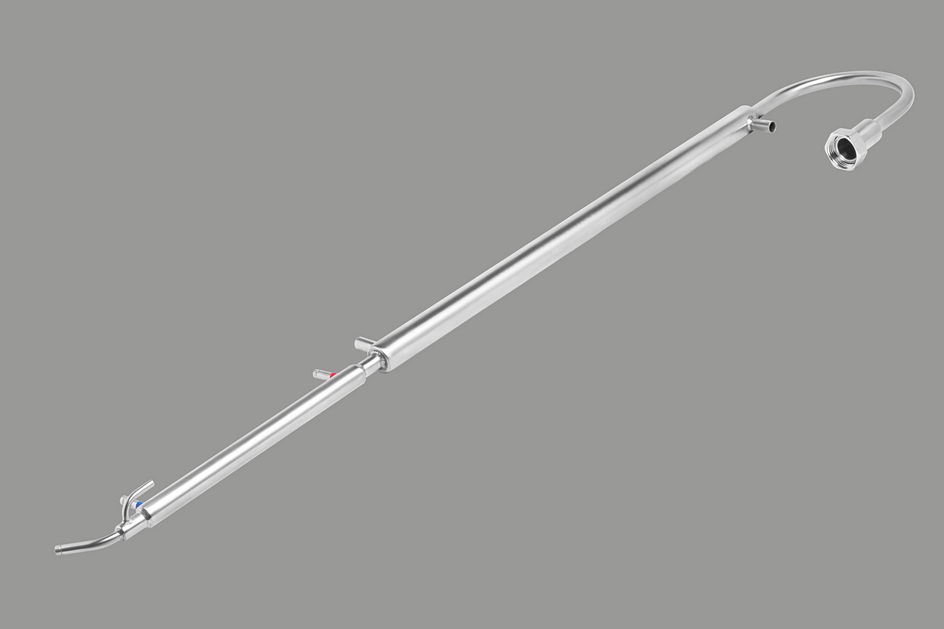

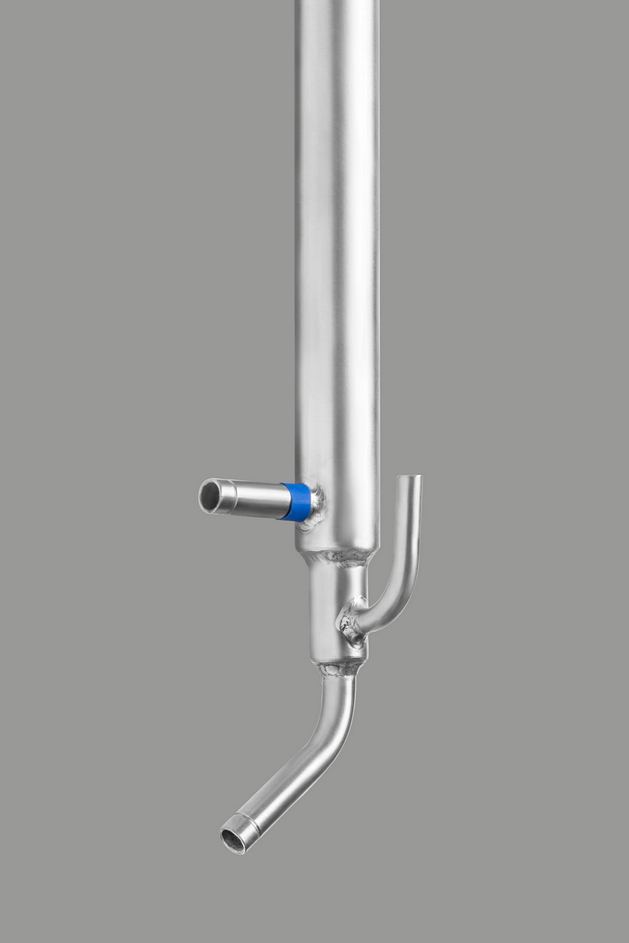

Дистиллятор с предподогревом браги для НБК ХД/4

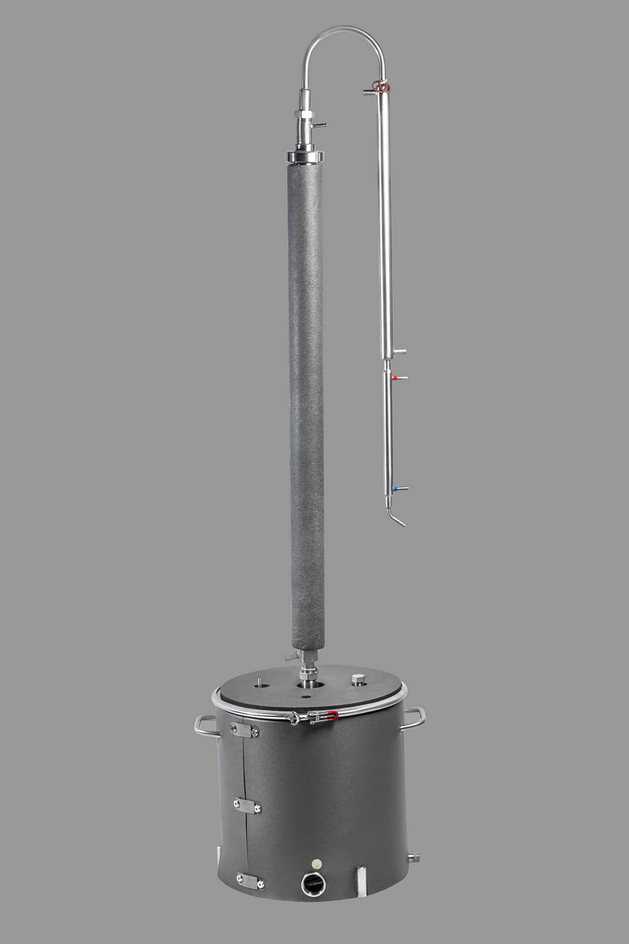

При работе непрерывной бражной колонны НБК ХД/4 брагу можно подавать в нее двумя вариантами
а) Непосредственно из бражной емкости
б) Через устройство первичного подогрева браги...
В первом случае схема работы проще, брагу можно подавать самотеком с помощью простейшего дозатора. Однако производительность системы падает, поскольку на нагрев браги до температуры кипения тратится некоторая часть энергии пара, подводимого к НБК.
Во втором случае мы несколько усложняем конструкцию НБК, применяя специальный модуль предподогрева, однако выигрываем в производительности системы.

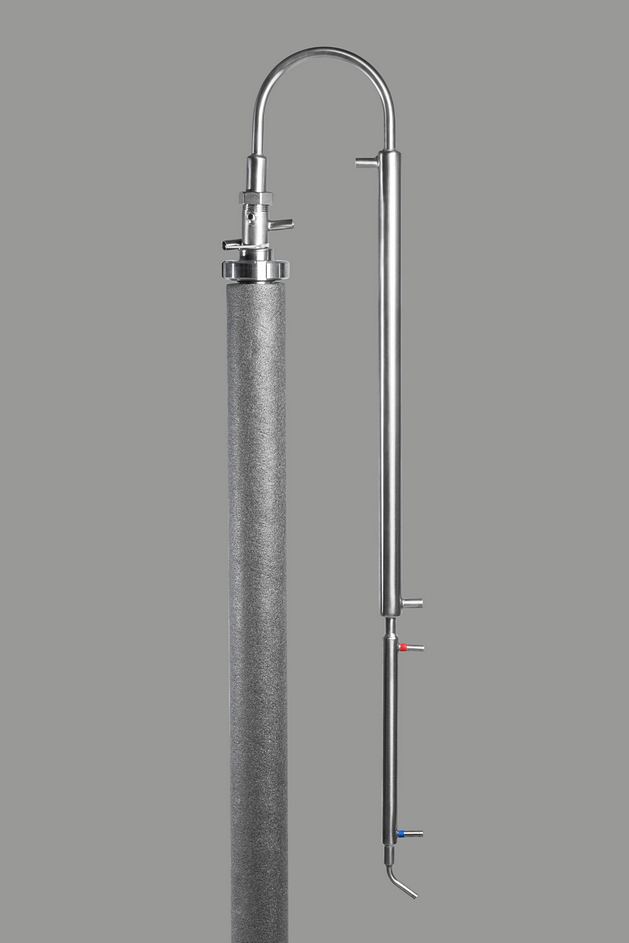

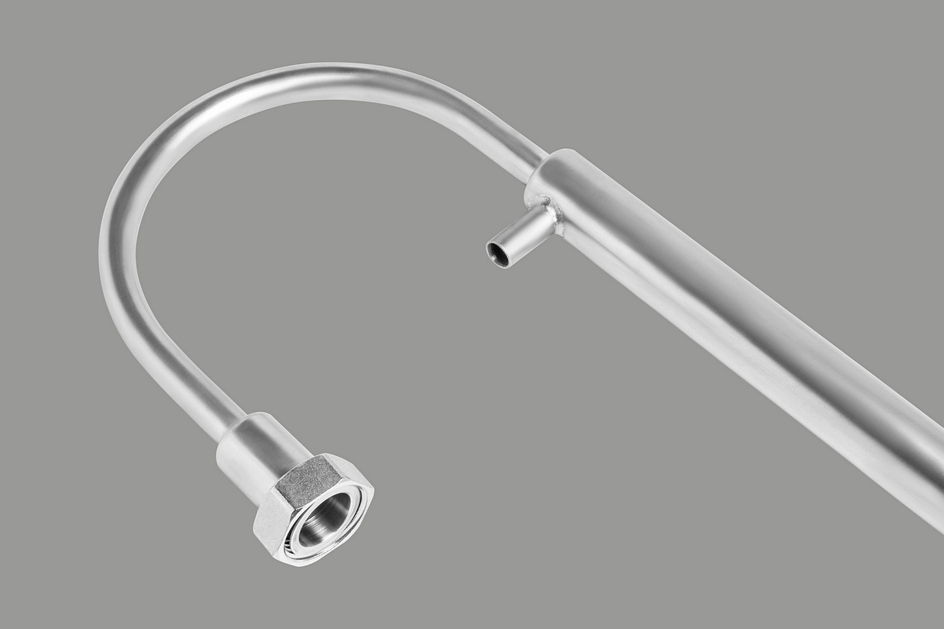

Принцип работы дистиллятора с предподогревом довольно прост. Сначала пары СС попадают на первый теплообменник-холодильник, через который подается брага. Брага нагревается практически до начала кипения, пары спирта-сырца частично конденсируются.
Второй холодильник , через который циркулирует вода охлаждения, конденсирует и охлаждает до комнатной температуры весь СС, который поступает из НБК

Полная мощность охлаждения до 4000Вт, подача браги до 40л/час. Подача воды охлаждения 20-45литров в час, в зависимости от режима работы НБК.

Характеристики Дистиллятора с предподогревом браги для НБК ХД/4:

Высота ,мм - 980
Высота от установочного соединения,мм - 175
Ширина,мм - 230
Глубина,мм - 40
Вес,кг - 1,105

Устройство оснащено трубкой связи с атмосферой (ТСА), которая должна быть всегда открыта. Запрещается глушить, закольцовывать указанный выход.

Рекомендованные шланги соединения:

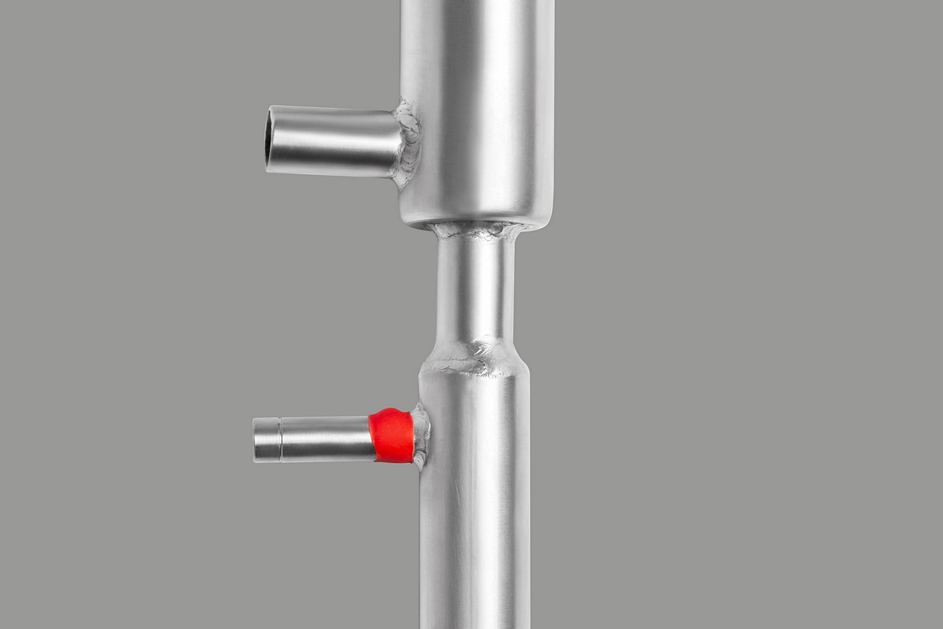

- Подача воды охлаждения:
Шланг ПВХ пищевой D-7х1,0 мм
Шланг медицинский ПВХ D-7х1,5 мм

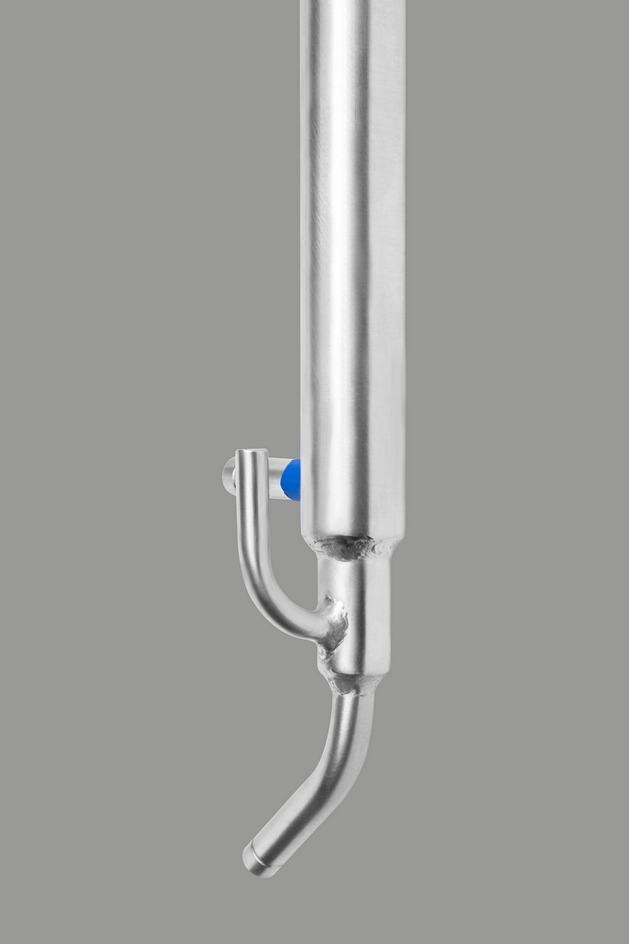

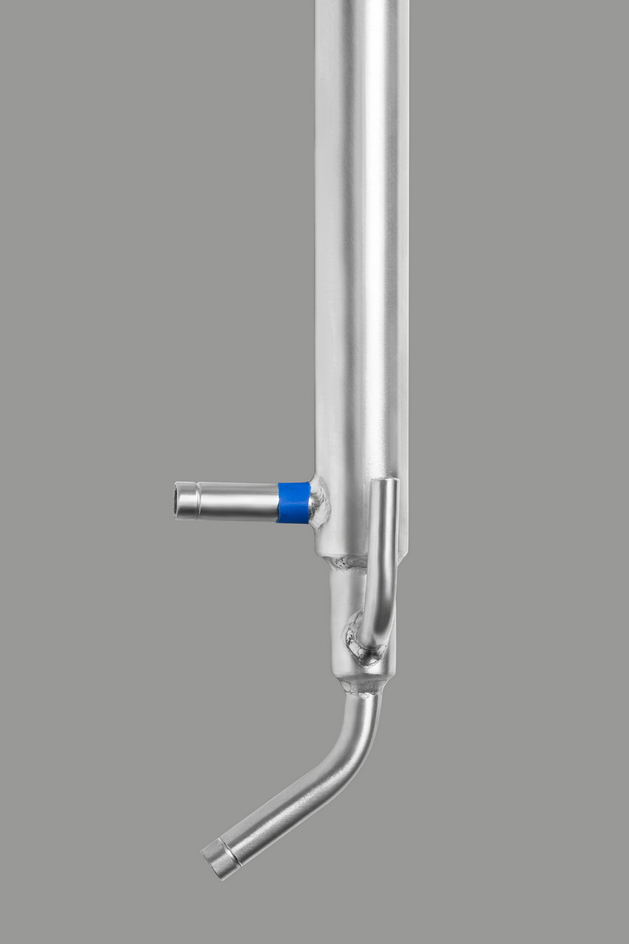

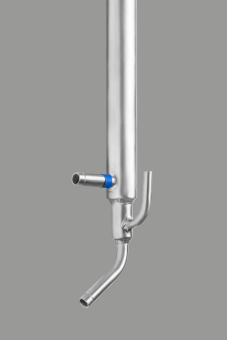

- Отбор продукта:
Шланг медицинский силиконовый 6х1,5 мм
- Подага браги:
Шланг силиконовый 10х2 мм
