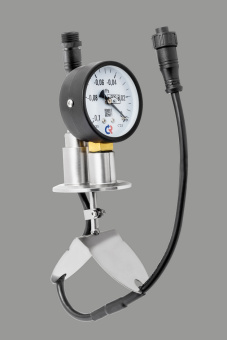

Переходник для работы установки ИДА-Арома на вакууме

Для работы под вакуумом создан специальный переходник на горловину кубов, имеющих горловину 2 дюйма.

На переходнике установлен вакуумометр для контроля давления в установке, и специальный вакуумный разрыв-удлинитель проводов. Узел проводного разрыва необслуживаемый, герметичный - разбирать его НЕ нужно, поскольку без специальных навыков велик риск повредить проводку или уплотнительные элементы.

Последовательность сборки переходника указана на рисунке в руководстве по эксплуатации, там все довольно просто.
Переходник крепится на кламп горловины куба, на него устанавливается стекатель и плотно фиксируется болтом, кабель с разьемом для подключения к поддону пропускается через вырез на одном из лепестков стекателя.
Если стекатель не установить, то конденсат из горловины и заглушки будет стекать обратно в поддон, скорость работы уменьшится, поэтому не забывайте об этом.

Замечание. Переходник для работы на вакууме работает и на атмосфере.
